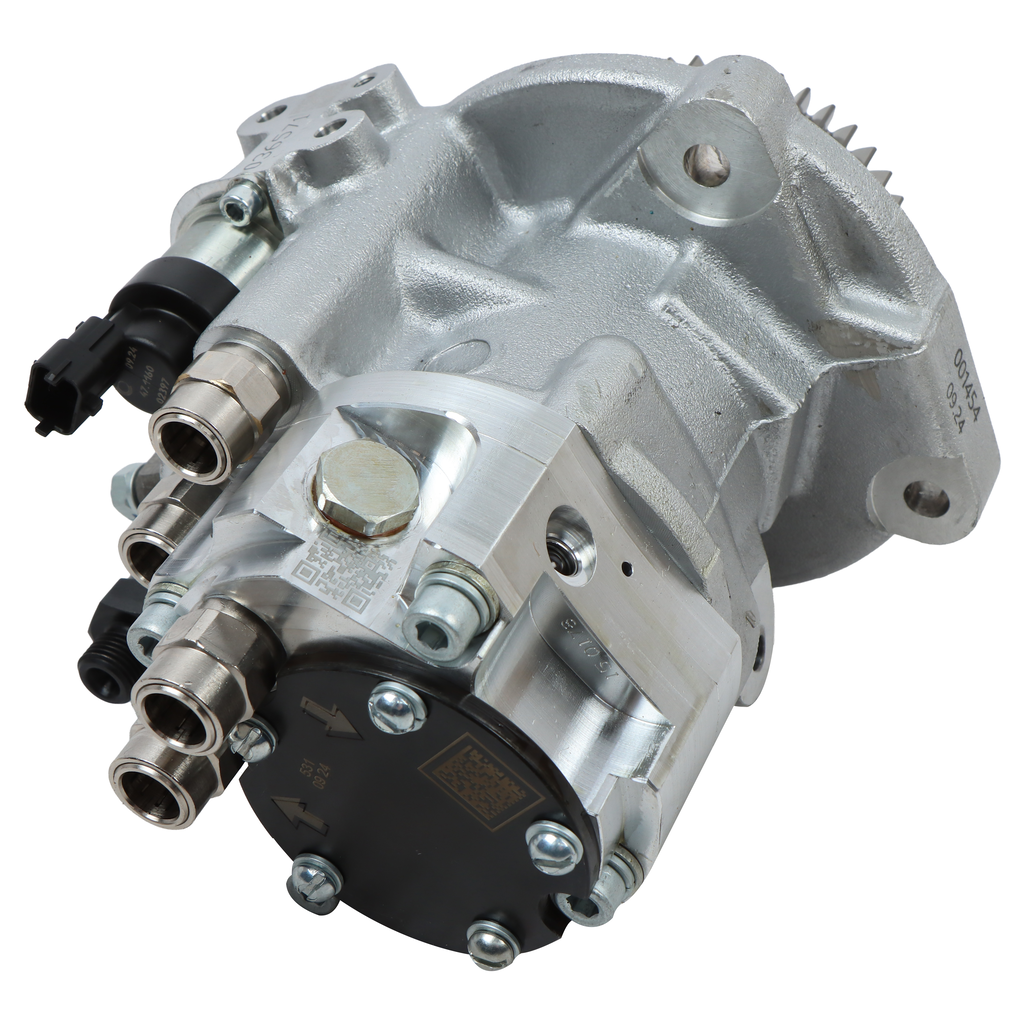

5340.3906007-30 Комплект деталей для замены ТНВД Bosch CP3.3 на ТНВД ЯЗДА
Применяемость: двигатели ЯМЗ-5340 с ТНВД Bosch CP3.3 1800 бар
Инструкция по установке:
При замене ТНВД 5340.1111008 на ТНВД 53445.1111008 на двигателях ЯМЗ-5340 с ТНВД 1800 бар, следует заменить корпус шестерен, трубку высокого давления от ТНВД к рампе, трубки низкого давления. Полный перечень деталей для замены ТНВД 5340.1111008 на ТНВД 53445.1111008 см. Таблицу 1.
Таблица 1
1. Перед установкой корпуса шестерен очистить от загрязнений и обезжирить поверхность блока цилиндров. Установить кольца уплотнительные 8.9492 в расточку корпуса шестерен. Нанести на поверхность фланца корпуса шестерен герметик ThreeBond 1215J или Dow Sill 7091 Black непрерывным валиком 2…3 мм как показано на рис. 1. Установить корпус шестерен на задний торец блока цилиндров (не позднее 5 минут после нанесения герметика) Момент затяжки болтов крепления корпуса шестерен - Мкр от 78,45 до 98,06.
Рис. 1
2. Перед установкой ТНВД поз. 1 рис. 2 в корпус шестерен поз. 3, уплотнительное кольцо поз. 2 смазать консистентной смазкой типа ЦИАТИМ-221 ГОСТ 9433-202. Установить ТНВД в расточку корпуса шестерен. Затяжку болтов поз. 4 производить с Мкр от 45 до 50 Н·м.
Рис. 2
3. Наживить гайки поз. 2, рис. 3 трубки высокого давления поз. 1 на ТНВД и рампу предварительно «от руки». Окончательно затянуть гайки трубки высокого давления – Мкр от 30 до 35 Н·м.
Рис. 3
4. Установить трубку подвода топлива поз. 1 рис. 4 к ТНВД. Установить трубку дренажную поз. 5 на ТНВД, соединить с трубкой слива топлива поз. 2 используя штуцер поз. 4 и 2 шайбы поз. 3 и подсоединить к рампе используя хомут поз. 6. Момент затяжки штуцера Мкр от 18 до 23 Н·м. Наконечники трубопроводов устанавливать в ответные детали до щелчка. Закрепить трубку слива топлива с двигателя поз. 2 и трубку подвода топлива к двигателю поз. 1 с помощью хомутов поз. 7 к кляммеру используя болт с гайкой поз. 8.
Трубку поз. 2, штуцер поз. 4 и шайбы поз. 3 заменять на новые при необходимости.
Рис. 4
5. Заменить фитинги поз. 5 рис. 5, момент затяжки фитингов Мкр от 31,5 до 38,5 Н·м. Фитинги менять при необходимости. Установить трубки поз. 1 и 2 рис. 5 к ТНВД и фитингам на фильтре тонкой очистки топлива, закрепив их на держатель. Наконечники трубопроводов устанавливать в ответные детали до щелчка. Установить на трубки две скобы поз. 3 соединив их болтом поз. 4 с моментом Мкр от 8 до 10 Н·м.
Рис. 5
